Suporte (TOALHEIROS TÉRMICOS)

01. Conferência e notas importantes

Não se esqueça de conferir se todos os
itens abaixo se encontram dentro da caixa:

- Leia o manual que acompanha o produto. Existem informações importantes de segurança para você

- O consumo elétrico dos toalheiros é baixo, portanto fios e cabos de 1,5mm² são mais do que suficientes para sua alimentação.

---

02. Seletor de voltagem (aplicável a modelos premium)

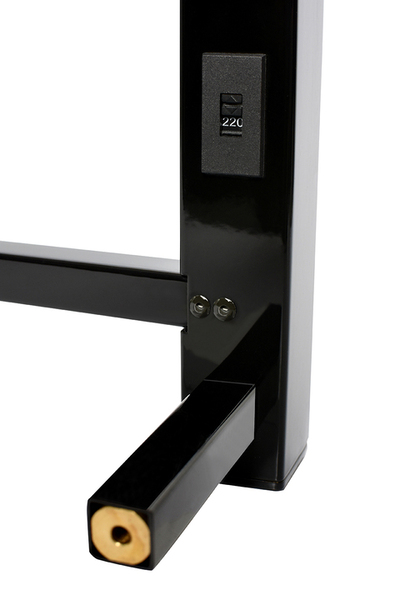

Ao iniciar a instalação, seja o seu produto fio oculto ou fio aparente, verifique que atrás do toalheiro existe um seletor de voltagem. Ajuste o seletor imediatamente, de acordo com a voltagem da sua instalação elétrica. NÃO DEIXE PARA DEPOIS.

---

03. Instalação (aplicável a modelos com fio oculto)

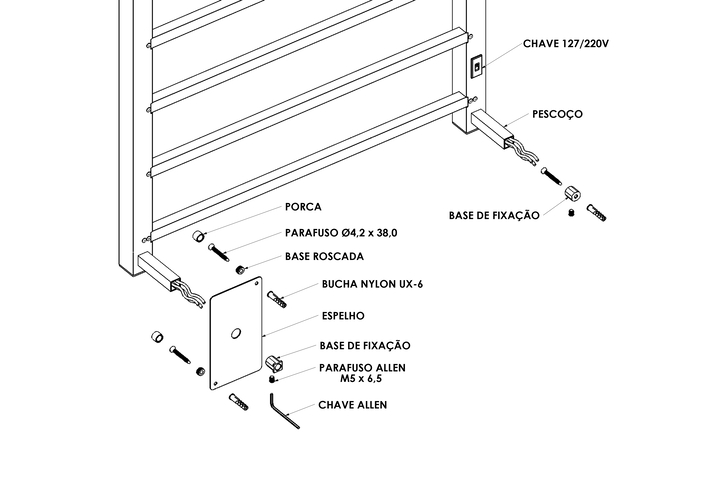

- Verifique que existem duas saídas para o modelo com fio oculto; ambas tem fios isolados. SOMENTE UM LADO SERÁ CONECTADO À REDE ELÉTRICA.

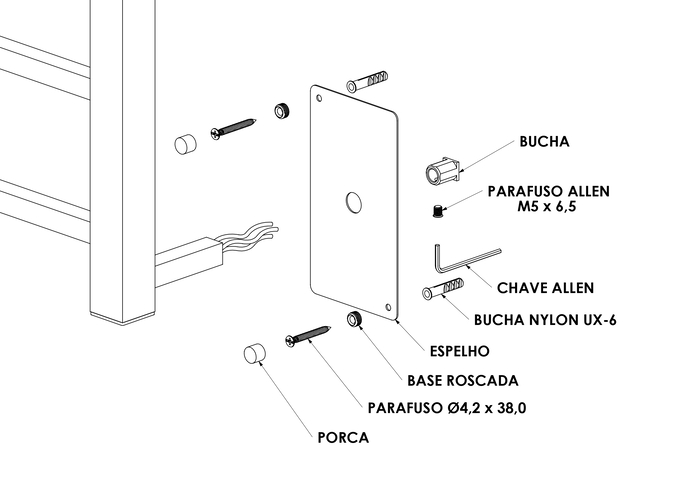

- No lado a ser utilizado, retire os fios de dentro do pescoço e monte o espelho. Verifique que o espelho poderá ser montado na posição horizontal ou vertical;

- No lado que não será utilizado, os fios deverão ser mantidos isolados e inseridos dentro do pescoço;

- Utilize seu toalheiro térmico para marcar, na parede, os locais onde serão feitos os furos de fixação;

- Furar a parede com broca de diâmetro 6,0mm;

- inserir nos furos as buchas de nylon UX-6;

- Remover as bases de fixação do toalheiro térmico, utilizando a chave Allen, menos a base com o espelho;

- O espelho enviado não precisa obrigatoriamente ser instalado, é apenas um item opcional que pode ser usado conforme sua instalação ou preferência. Este item geralmente é usado para cobrir caixas de passagem.

---

03.1 Instalação (aplicável a modelos com fio aparente)

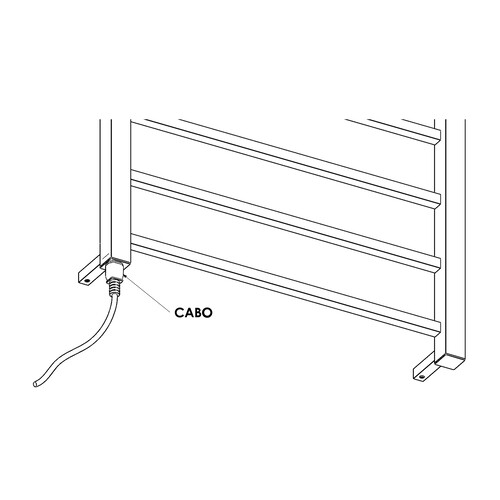

- Verifique com atenção se o local onde você escolheu instalar o toalheiro térmico tem a tomada elétrica próxima o suficiente para que o fio alcance;

- Utilize seu toalheiro térmico para marcar na parede, os locais onde serão feitos os furos de fixação;

- Furar a parede com broca de diâmetro 6,0mm;

- Inserir nos furos as buchas nylon UX-6;

- Remover as bases de fixação do toalheiro térmico, utilizando a chave Allen;

- Prender as bases de fixação utilizando os parafusos diâmetro 4,2 x 38,0mm;

- Encaixar o toalheiro nas bases e fixar o mesmo com os parafusos Allen M.5 x 6,5mm

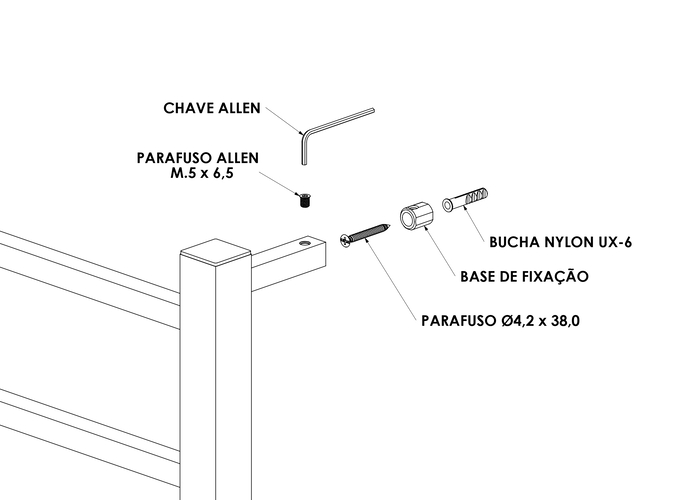

- Obeserve atentamente o desenho abaixo para identificar os componentes de montagem.

---

03.2 Instalação (aplicável aos modelos Jade banho/rosto)

- Utilize seu toalheiro térmico para marcar os locais onde serão feitos os furos de fixação;

- Furar a parede com broca de diâmetro 6,0mm;

- Inserir nos furos as buchas de nylon UX-6;

- Remover as bases de fixação do toalheiro térmico, utilizando a chave Allen;

- Passe os fios pelo furo central da base de fixação. Aconselhamos proteger os fios com fita isolante no ponto onde os mesmos passam pela base de fixação.

- Prender as bases de fixação, utilizando os parafusos de diâmetro 4,2 x 38,0mm.

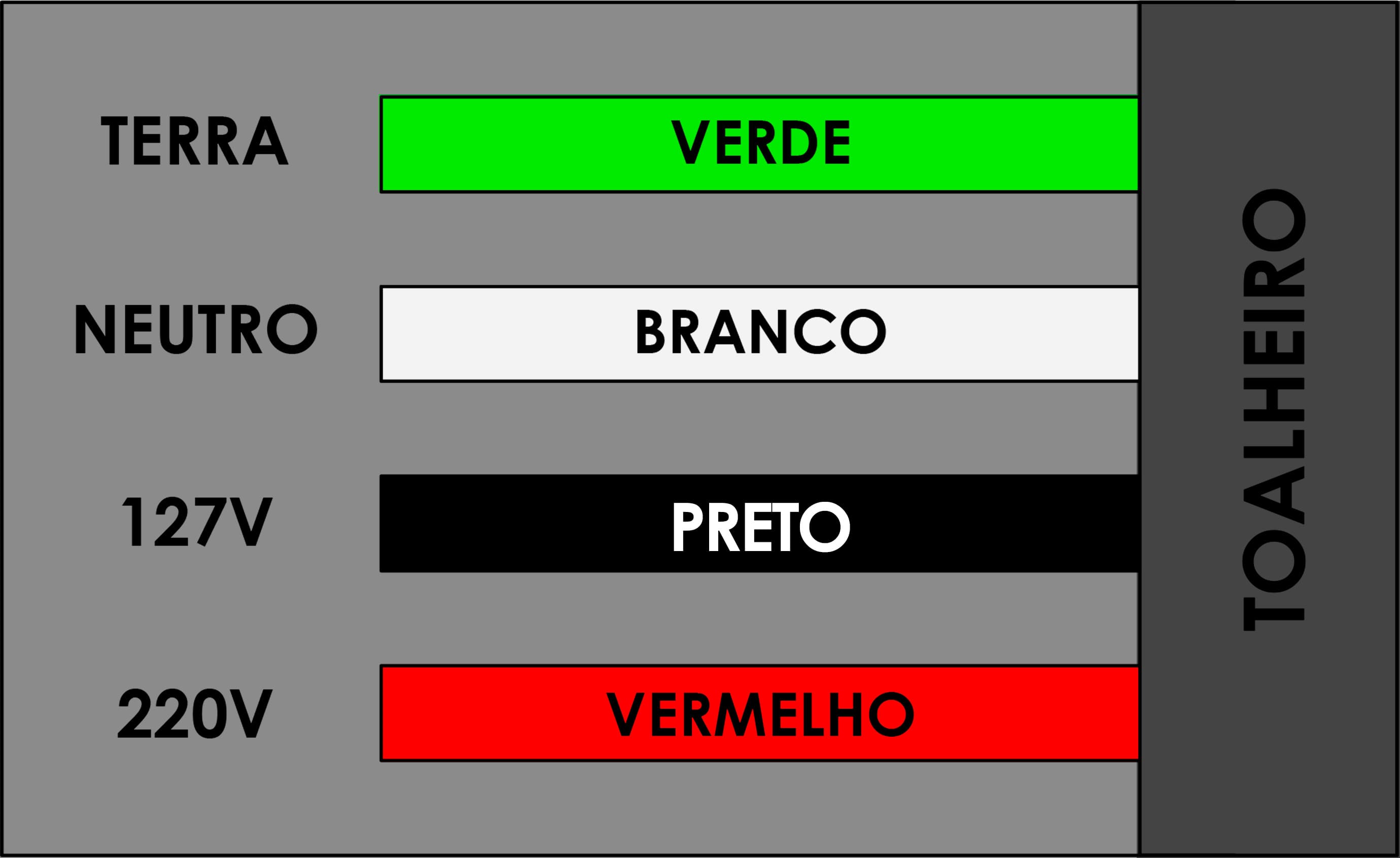

- Se a sua rede de energia for 127V, use os pontos de conexão marcados como 127V e NEUTRO.

- Se a sua rede de energia dor 220V, use os pontos de conexão marcados como 220V e NEUTRO.

- Para a sua segurança, SEMPRE conecte o fio terra ao toalheiro térmico. Assegure-se que o fio terra do seu ponto elétrico esteja ativo. O fio terra normalmente é de cor verde ou verde com uma faixa amarela.

- Aconselhamos proteger os fios com fita isolante ou equivalente no ponto onde os mesmos passam pela base de fixação.

- Após a ligação elétrica conforme o esquema acima, encaixe o toalheiro nas bases e fixe o mesmo com os parafusos allen M5 x 6,5mm.

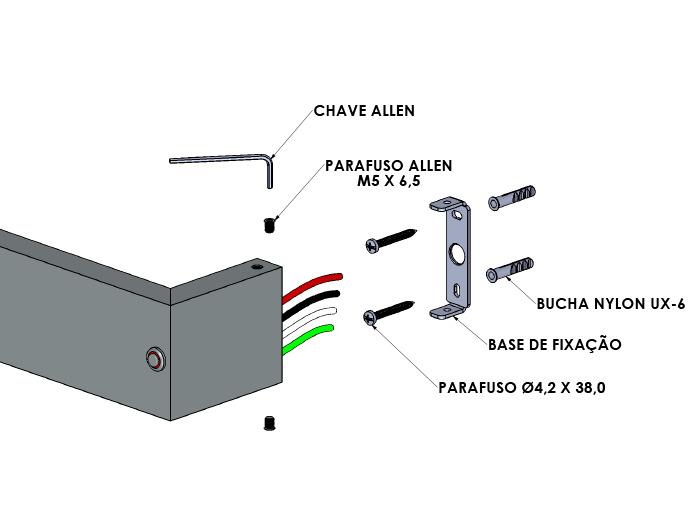

- Observe atentamente o desenho, para identificar os componentes para montagem, em caso de dúvidas, entre em contato conosco. Teremos prazer em auxiliar!

---

03.3 Instalação (aplicável ao modelo Standard)

- Verifique se o seu toalheiro é da mesma voltagem do seu ponto de instalação.

- Verifique com atenção se o local onde você escolheu instalar o toalheiro térmico tem a tomada elétrica próxima o suficiente para que o fio a alcance.

- Utilize seu toalheiro térmico para marcar os locais onde serão feitos os furos de fixação;

- Furar a parede com broca de diâmetro 6,0mm;

- Inserir nos furos as buchas de nylon UX-6;

- Remover as bases de fixação do toalheiro térmico, utilizando a chave Allen;

- Prender as bases de fixação, utilizando os parafusos de diâmetro 4,2 x 50mm;

- Encaixar o toalheiro nas bases e fixar o mesmo com os parafusos Allen M5 x 6,5mm;

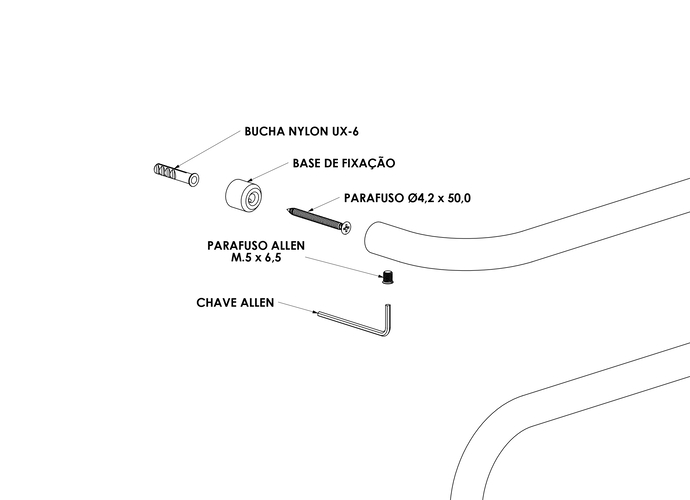

- Observe atentamente o desenho, para identificar os componentes para montagem, em caso de dúvidas, entre em contato conosco. Teremos prazer em auxiliar!
